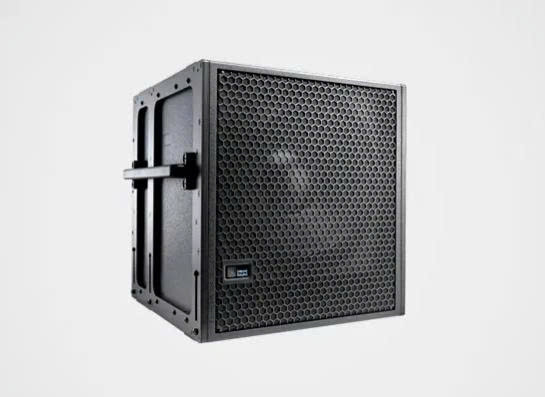

Loa Subwoofer Meyer Sound Active 15'' 750-LFC

1. Hiệu suất Âm thanh (Acoustical)

Được thiết kế để mang lại dải trầm uy lực và độ trung thực tuyệt đối, các thông số dưới đây khẳng định sức mạnh vượt trội của hệ thống:

• Dải tần vận hành: 35 Hz – 125 Hz

• Đáp tuyến tần số: 37 Hz – 110 Hz (±4 dB)

• Đáp ứng pha: 43 Hz – 110 Hz (±30°)

• Mức áp suất âm đỉnh tuyến tính (Linear Peak SPL): * 130.5 dB với hệ số đỉnh (crest factor) >9 dB (M-noise)

  • 130.5 dB (Pink noise)

  • 132 dB (B-noise)

• Góc phủ: 360° (đối với đơn vị đơn lẻ); thay đổi linh hoạt tùy theo số lượng loa và cấu hình lắp đặt.

2. Cấu tạo củ loa (Transducers)

• Dải trầm (Low Frequency): Trang bị một củ loa hình nón 15-inch, thiết kế dual-coil (cuộn dây động kép) với hành trình dài (long-excursion); trở kháng định mức 2 Ω.

3. Ngõ vào âm thanh (Audio Input)

• Loại mạch: Vi sai (Differential), cân bằng điện tử.

• Dải bù chế độ chung tối đa (Common Mode Range): ±15 V DC, tích hợp mạch kẹp tiếp địa bảo vệ chống điện áp quá độ.

• Cổng kết nối: XLR 3-pin female (ngõ vào) và male loop (ngõ ra tiếp nối). Tùy chọn đầu nối 5-pin để hỗ trợ đồng thời tín hiệu âm thanh cân bằng và tín hiệu giám sát RMS.

• Trở kháng ngõ vào: 10 kΩ vi sai giữa chân 2 và chân 3.

• Sơ đồ đấu dây:

  • Chân 1: Vỏ/tiếp địa thông qua mạng mạch kẹp 1 kΩ, 1000 pF, 15 V để tạo điểm tiếp địa ảo (virtual ground lift) tại tần số âm thanh.

  • Chân 2: Tín hiệu Dương (+).

  • Chân 3: Tín hiệu Âm (-).

  • Chân 4 & 5: Tín hiệu giám sát RMS.

  • Vỏ máy: Tiếp địa và khung máy.

• Độ nhạy ngõ vào định mức: 6.0 dBV (2.0 V rms) duy trì liên tục thường là điểm bắt đầu kích hoạt mạch hạn chế (limiting) cho nhiễu và nhạc.

• Mức tín hiệu ngõ vào: Nguồn âm thanh cần có khả năng tạo ra mức +20 dBV (10 V rms) tải trên 600 Ω để đạt được SPL đỉnh tối đa trong dải tần hoạt động của loa.

4. Bộ khuếch đại (Amplifier)

• Loại mạch: Class D, 2 kênh, vòng lặp hở (open-loop).

• Tổng công suất đầu ra đỉnh: 3100 W.

• Chỉ số méo tiếng (THD, IM, TIM): < 0.02%.

• Hệ thống làm mát: Tản nhiệt đối lưu tự nhiên.

5. Nguồn điện AC (AC Power)

• Cổng kết nối: powerCON 20 (Input và Loop Output).

• Lựa chọn điện áp: Tự động chọn dải điện áp từ 90–265 V AC; 50–60 Hz.

• Dải điện áp định mức an toàn: 100–240 V AC, 50–60 Hz.

• Điểm ngưỡng đóng/ngắt: * Bật máy: 90 V AC.

  • Ngắt máy: Không (Tích hợp cầu chì bảo vệ nội bộ khi điện áp vượt quá 265 V AC).

• Dòng điện tiêu thụ:

  • Trạng thái chờ (Idle): 0.39 A rms (115 V), 0.38 A rms (230 V), 0.42 A rms (100 V).

  • Liên tục tối đa (Long-term): 5.3 A rms (115 V), 2.7 A rms (230 V), 6.2 A rms (100 V).

  • Dòng tức thời (Burst <1s): 9.2 A rms (115 V), 4.4 A rms (230 V), 10.7 A rms (100 V).

  • Đỉnh tức thời tối đa: 15.3 A peak (115 V), 7.8 A peak (230 V), 18 A peak (100 V).

  • Dòng khởi động (Inrush): < 20.0 A peak.

6. Hệ thống giám sát RMS (Tùy chọn)

Mạng lưới hai dây xoắn đôi, cho phép báo cáo toàn bộ thông số vận hành của bộ khuếch đại về máy chủ của kỹ thuật viên âm thanh.

7. Thông số vật lý

• Kích thước (Không bao gồm khung treo): Rộng 554 mm x Cao 515 mm x Sâu 530 mm.

• Kích thước (Bao gồm khung treo): Rộng 547 mm x Cao 519 mm x Sâu 530 mm.

• Trọng lượng: 40.3 kg (không khung) | 47.6 kg (có khung).

• Thùng loa: Gỗ bạch dương đa lớp cao cấp, hoàn thiện bằng lớp sơn đen nhám kết cấu bền bỉ.

• Lưới bảo vệ: Thép dập lỗ lục giác sơn tĩnh điện, lót lưới cách âm đen bên trong.

• Hệ thống treo (Rigging): Tương thích bộ Kit MRK-750 với khung đầu và các chốt GuideALinks chắc chắn. Cho phép điều chỉnh góc xòe (splay angles) tại 0°, 1.5°, 3.25°, hoặc 4.75°. Hỗ trợ các cấu hình: đặt trên mặt đất (ground-stack), treo (fly) và cấu hình hướng tính Cardioid.

• Lỗ cắm chân loa (Pole Mount): * Phiên bản US: 1.5 in (38 mm).

  • Phiên bản EU: 1.375 in (35 mm) tích hợp ren M20 ở đáy.
